■ Standard Spec
Capacity 0.05 ~ 7.5㎥/min
Total Head Max. 65m
Temperature Max. 75℃
Revolution 1750, 3500rpm 1450, 2900rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 32 ~ 150mm

■ Feature

- 레진인젝션 성형장치(특허 제0260774호)의 초고압(900kg/㎠)에 의한 정밀압축성형 제품으로 하자율 0%에 도전하는 제품
- 펌프의 효율을 극대화하여 에너지를 절약시킨 100% 국산제품
- 구조가 간단하여 정비가 유용하고 고장의 우려가 적음
- 펌프의 수명이 반영구적

■ Application

- 정밀화학공업 - 석유화학공업 - 반도체산업 - 공해방지산업
- 조선공업 - 식품산업 - 해수양식산업 - 기타일반산업

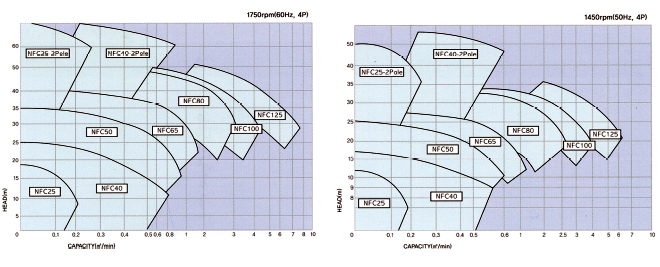

■ Selection chart

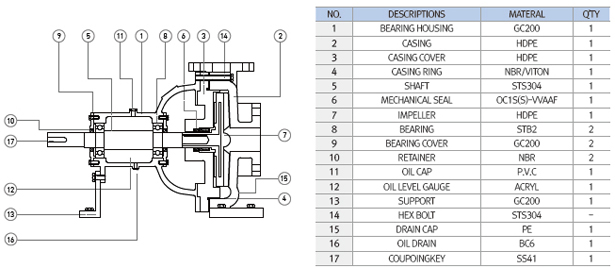

■ Section

■ Dimension
MODEL Fig BORE MOTER PUMP&MOTER BASE PLATE WEIGHT(Kg)
Suc. Dis. Kw rpm A R M L F H1 H2 H Ba Bb Bc Bd Be Bh PUMP BASE MOTER
NT4-
NFC25		 A 32 25 0.4 1750 73 330 230 636 95 142 145 337 690 640 25 250 200 90 20 23 9
0.75 272 675 740 690 25 15
1.5 332 738 800 750 27 24
3.7 3500 73 330 373 779 95 142 145 337 840 790 25 250 200 90 20 28 30
NT4-
NFC40		 A 50 40 1.5 1750 80 375 332 790 115 168 175 432 860 800 30 300 240 90 24 30 24
2.2 371 826 900 840 31 30
3.7 373 826 910 850 32 39
B 50 40 11 3500 80 375 583 1041 115 168 175 418 950 750 100 350 310 75 24 30 106
NT4-
NFC50		 A 65 50 5.5 1750 90 420 438 951 145 205 180 485 1020 960 30 380 320 100 35 52 56
7.5 476 989 1050 990 53 70
NT4-
NFC65		 A 80 65 7.5 1750 95 480 476 1054 170 225 210 535 950 750 100 460 410 100 58 43 70
11 583 1161 1050 850 46 109
15 627 1205 1100 900 48 136
NT4-
NFC80		 A 100 80 20 1750 100 595 668 1366 195 255 233 588 1200 1000 100 500 450 100 730 63 161
30 706 1404 1250 1050 65 182
NT4-
NFC100		 C 125 100 30 1750 110 600 706 1419 196 285 240 625 1270 535 100 520 470 100 82 73 182
37 791 1504 1350 575 75 282
45
NT4-
NFC125		 C 150 125 45 1750 115 610 791 1520 215 330 270 725 1370 535 150 650 590 125 105 108 282
55 812 1540 1400 550 110 490
