HOME > 제품소개 > 펌프 사업부 > Axial Flow pump

■ Standard Spec
Capacity Max. 1000㎥/min
Total Head Max. 6m
Temperature Max. 40℃
Connection 350 ~ 2500mm

■ Feature
- 형태가 작고 회전차의 회전수(원심펌프의 1.5배)가 빠름
- 3~5매의 소수의 것을 가진 회전차를 고속도 원동기에 직결하여, 소형으로 대용량의 송수가 가능
- 비교회전도가 크기 때문에 저양정에 대해서도 비교적 고속이고 원동기와 직결할 수 있음
- 규정양정 이외의 양수에 대해서 그 효율의 변동이 비교적 적음
- 체절운전이 불가능

■ Application
- 일반산업 : 각종공장, 취수, 배수
- 화력발전소 : 냉각용수
- 제철소 : 순환, 배수
- 하수도 : 유입, 방류
- 상수도 : 취수, 송수
- 농업 : 양수, 배수
- 기타 : 하천 배수

■ Selection chart

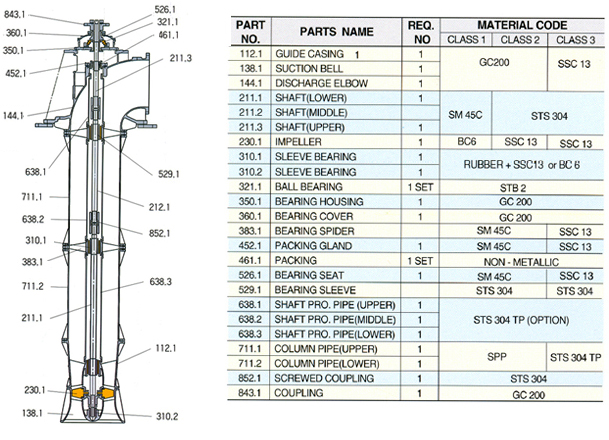

■ Section

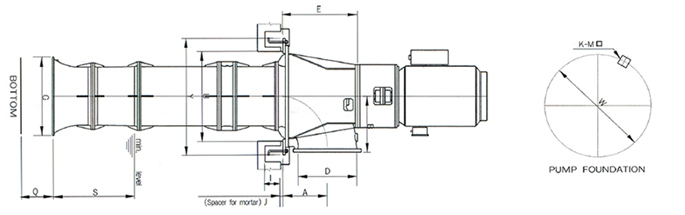

■ Dimension
  PUMP(mm) PUMP BASE AND FOUNDATION(mm)
D A B E G Q(min) S(min) Y U W K-M I J
500 570 700 950 750 550 1100 1480 950 1400 6-190 630 40
600 620 700 1220 850 650 1250 1700 1100 1600 6-220 800 40
700 730 850 1250 1000 750 1500 1800 1200 1700 8-220 800 50
800 815 950 1425 1100 850 1650 1900 1300 1800 8-220 800 40
900 880 1050 1450 1250 950 1850 2100 1500 2000 8-260 1000 50
1000 930 1150 1550 1450 1100 2150 2350 1700 2250 8-260 1000 50
1200 900 1150 1600 1650 1300 2650 2400 1800 2350 12-220 1000 50
1350 1130 1100 1895 1750 1450 3050 2500 2100 2350 16-220 1000 50
1500 1550 1350 2400 1800 1600 3650 2700 2100 2500 16-220 1000 50
1650 2350 1500 2600 2300 1650 4125 3500 2900 3400 16-220 1000 50
1800 2700 1700 2800 2500 1800 4500 3700 3100 3600 16-220 1000 50
2000 3000 1800 3000 2800 2000 5000 3950 3300 3850 16-220 1000 50
2200 3300 1900 3200 3100 2200 5500 4100 3500 4000 16-220 1000 50
2500 3700 2100 3400 3500 2500 6250 4200 3700 4200 16-220 1000 50
