■ Standard Spec
Capacity Max. 0.3㎥/min
Total Head Max. 230m
Temperature Max. 80℃
Revolution 1750rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 25 ~ 50mm

■ Feature
- 보일러 급수용에 매우 적합
- 소형이므로 설치보수가 용이하며 타펌프에 비하여 운전범위가 넓음
- 수온이 80℃까지 (흡입양정 1M이내) 급수 가능하므로 젯트펌프를 사용할 필요가 없음
- 단 단으로써 고압을 필요하며 가격이 저렴

■ Application
- 보일러 급수용 - 소화전/스프링 쿨러 보조용 - 고지대 이송용
- 유류 이송용 - 각종 공업용 및 일반 급수용 - 특수 화공약품용

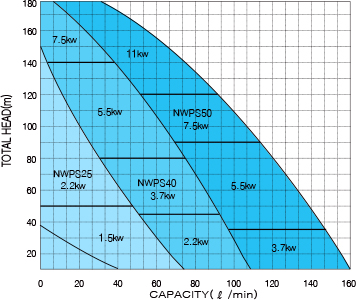

■ Selection chart

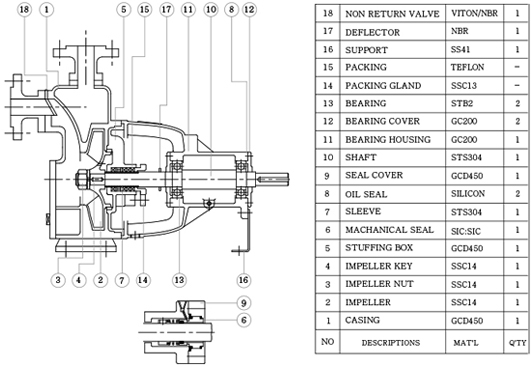

■ Section

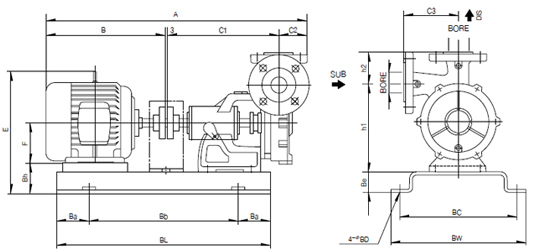

■ Dimension
PUMP
MODEL		 MOTOR
(KW)		 PUMP & MOTOR
DIMENSIONS(mm)		 COMMON BED치수
(mm)		 PUMP
DATA		 WEIGHT
(KG)
A B C1 C2 C3 E F H1 H2 Ba Bb BL BW BC Be Bh BD B.R.G SEAL PUMP BED MOTOR
NTPS25 0.75 630 287 280 63 112 214 80 177 63 100 360 560 270 245 35 45 15 #6304ZZ Φ20 27 12 15
1.5 690 347 225 90 177 35 27 12 24
2.2 728 385 283 100 177 28 12 30
NTPS40 2.2 741 385 305 70 135 305 100 202 80 100 480 680 340 300 45 57 18 #6305ZZ Φ25 48 14 24
3.7 763 385 336 112 202 45 48 14 39
5.5 830 452 364 132 222 520 720 390 350 49 14 56
NTPS50 5.5 837 452 305 77 145 369 132 232 80 100 520 720 390 350 50 50 18 #6305ZZ Φ25 58 16 56
7.5 875 490 369 132 232 58 16 70
11 981 596 434 160 260 600 800 410 370 58 19 109
