HOME > 제품소개 > 펌프 사업부 > Screw pump

■ Standard Spec
Capacity Max. 38㎥/min
Total Head Max. 30m
Temperature Max. 135℃
Revolution 1750, 3500rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 50 ~ 400mm

■ Feature
- 양정특성 : 다양한 펌프 양정의 변화에도 유량 변동이 적으며 유량 제어가 용이
- 한계부하운전 : 상용 운전 범위에서 과도한 부하운전이 되지 않도록 설계
- 무폐쇄 : 특수한 삼차원 형상의 임펠러는 오니, 오물, 섬유질 등에 의하여 막히지 않음
- 고농도액 이송 : 고농도액 이송에 적합하며 농도가 변하여도 안정된 이송이 가능
- 공기 혼입액 이송 : 흡입축에 공기가 혼입되는 경우에도 토출액과 함께 공기가 원활히 배출되므로 이송이 안정

■ Application
- 하수처리의 폐수, 빗물, 오수, 오물, 배설물
- 처리장의 오수, 하수중계용 오물
- 정수장의 흙탕물
- 주택, 단지, 빌딩의 생활배수, 종이펄프, 산업배수
- 공업용수, 일반공업용, 어류수송

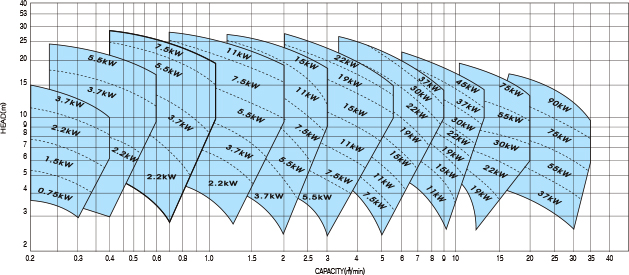

■ Selection chart

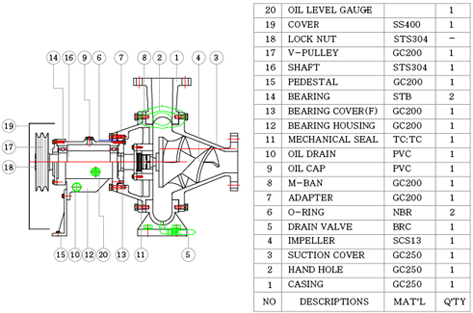

■ Section

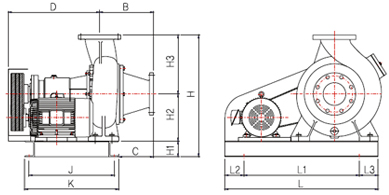

■ 횡형 Dimension
횡형 BORE B C D H1 H2 H3 H L L1 L2 J K
NTPS50 50×50 230 155 600 75 220 260 555 650 450 100 440 470
NTPS65 65×65 235 155 600 75 225 260 560 650 450 100 440 470
NTPS80 80×80 295 175 620 75 230 270 575 700 500 100 450 480
NTPS100 100×100 300 180 650 100 250 300 650 950 710 120 480 520
NTPS125 125×125 300 200 700 100 305 360 765 1100 860 120 540 580
NTPS150 150×150 355 215 720 125 310 385 820 1200 900 150 590 640
NTPS200 200×200 385 240 800 150 410 470 1030 1350 1050 150 860 900
NTPS250 250×250 555 340 950 150 555 635 1175 1400 1100 150 1040 1100
NTPS300 300×300 590 360 1000 150 585 665 1400 1450 1150 150 1340 1400
NTPS350 350×350 600 390 1050 200 605 695 1500 1500 1200 150 1390 1450
NTPS400 400×400 630 395 1100 200 665 720 1585 1800 1250 150 1440 1500

■ 입형 Dimension
입형 BORE B C H H1 H2 H3 L L1 L2 J K
NTPS50 50×50 230 155 555 75 220 260 780 580 100 280 320
NTPS65 65×65 235 155 560 75 225 260 780 580 100 290 320
NTPS80 80×80 295 175 575 75 230 270 900 700 100 330 360
NTPS100 100×100 300 180 650 100 250 300 1000 700 150 330 380
NTPS125 125×125 300 200 765 100 305 360 1300 1000 150 510 575
NTPS150 150×150 355 215 820 125 310 385 1300 1000 150 510 575
NTPS200 200×200 385 240 1030 150 410 470 1500 1200 150 650 700
NTPS250 250×250 555 340 1175 150 555 635 1700 1400 150 765 825
NTPS300 300×300 590 360 1400 150 585 665 1750 1450 150 790 850
NTPS350 350×350 600 390 1500 200 605 695 1800 1500 150 800 860
NTPS400 400×400 630 395 1585 200 665 720 1900 1600 150 820 880
