■ 제품특징
- 약 0.1~0.3㎛ 크기의 초 미세기포 발생
- 산소 포화농도 125%
- 부유물 부상 극대화
- 공기 용해율을 획기적으로 증가시킴
- 처리효율 및 처리수질 크게 상승
- 콤퓨레샤 등 부대장치 불필요 및 공정 단순화
- 처리 시간 단축
- 설치 공간 감소 및 동력비 절감
- 기존 공정에 쉽게 적용 가능
- 비전문인도 운전 가능

■ 기존 방식의 문제점
- 약 30~80㎛ 크기의 미세기포 발생
- 기포발생시스템이 전체 운전비 약 50% 차지
- 가압탱크 압력유지에 많은 에너지 소요
- 기포 크기가 가압 압력에 좌우됨
- 처리효율 변동 큼
- 처리수질 불량
- 가압조식 운전으로 전문운전요원 필요
- 부대장치 다단 및 복잡
<150 산소수 수처리 시스템의 메인 기술인 나노프레쉬(Nano-Fresh) 모식도>

■ 나노 마이크로버블 생성의 메커니즘
① 순환수 및 공기가 반응부에 유입
② 나선형의 유로에의해 나선류의 형태로 변화
③ 강력한 원심력에 의해 분리되어진 액체가 버섯 모양의
    돌기에 충돌하면서 0.1~0.3㎛의 버블 발생
④ 반응부에서는 40KHz이상의 초음파가 발생해 반응에 기여

■ 나노 마이크로버블 방식의 공정설명
① 처리수의 일부분 유입
② 공기와 유입수 혼합물이 가압펌프에 의해 공급
③ 초미세기포 발생기에 의해 0.1~0.3㎛ 크기의 기포 발생
④ 초미세기포와 수중의 부유물질의 혼합 반응
⑤ 미세기포에 의해 수면으로 상승한 부유물질 제거
⑥ 처리수 배출

■ 기존 공정과의 비교[1]
  기존 가압부상 방식 나노 마이크로 버블 방식
처리
시간		 5~40분 (최장 50분) 5~10분 (최장 20분)
소요
동력		 100 60~70%
발생
기포
크기		 30~80㎛ 0.1~0.3㎛
소요
면적		 100 60~70%
탁도
제거율		 60~80% 85~95%
유지
관리		 전문요원 필요 전문요원 불필요
기타 - 탱크내 미용해된 에어에 의해 잦은 울컥임 현상 발생
- 계절 및 수온에 의해 기포발생 영양 큼
- 설비복잡		 - 미용해된 에어가 체류하지않음으로 울컥임 현상 없음
- 계절 및 수온에 의한 기포 발생 영향 없음
- 설비간단

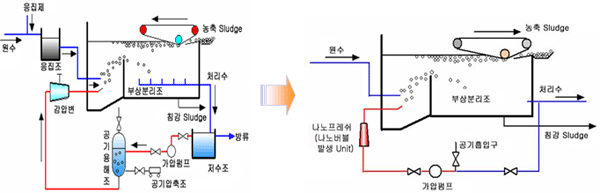

■ 기존 공정과의 비교[2]
< 기존 가압부상 방식 > < 나노 마이크로버블 방식 >

■ 나노 마이크로버블 방식의 특징
· 기존 응집 침전방식의 오염물질 제거효율 증대를 위한 대체 시스템
  - 처리 시간 대비 : 응집 침전방식 2 - 4시간 / DAF 방식 20 - 30분
  - 기존 응집 침전 방식으로 제거가 불가능한 미세입자 제거
  - 기존 응집 침전 방식으로 제거 불가능한 조류, 냄새, 오일, 합성세제, 철 및 마그네슘 등의 제거에 뛰어난 효과
· 기존 DAF 시스템의 오염물질 제거효율 향상을 위한 대체 시스템
· 기존 수처리 설비의 오염물질 제거효율 증대를 위한 보완 시스템
· 기존 수처리 설비의 오염물질 과부하 해소를 위한 전처리 시스템
· 기존 배출수의 재처리를 통한 공정수 등 재활용을 위한 중수도 시스템
· 기존 수처리 설비의 교체, 신 증설에 따른 소요부지 및 설비 최소화 시스템

■ 부상분리조 적용 파이로트 사진
< 기존 가압부상 방식 > < 나노 마이크로버블 방식 >

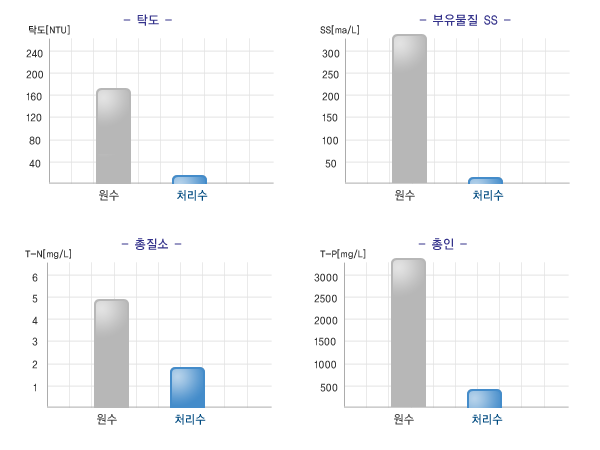

■ 적용결과

■ 활용가능분야
- 산업폐수 처리공정
  식품, 화학, 제지, 펄프, 금속, 정유, 자동차, 타이어, 제련, 도축, 축산, 피혁, 세차, 세탁, 광산, 염색, 도장 등
- 하수 처리공정
  하수처리, 하수오니 농축 등
- 상수 처리공정
  정수장 배출수 처리, 정수장 음용수 처리 등
- 생산 공정
  지방정제, 농·수·축산물 가공, 제지펄프 생산 등
- 기타
  하천, 호수 등의 녹조처리, 건설, 골조생산 현장, 수산양식장 등
네가트론의 특허 신기술인 150 OXYGEN WATER SYSTEM으로 정수 처리하여 음용 가능한 물로 제조함과 동시에 1차
REVERSE OSMOSIS 역삼투 분리막으로 증발잔여물(TDS) 10ppm 미만의 깨끗한 물을 보일러 및 생활용수를 사용할 수
있도록 설계하였으며 REVERSE OSMOSIS 분리 막으로 제조된 순수를 음용키 위하여 MINERAL HOUSING을 설치하여
미네랄이 용출되도록 설계하여 당사 특허 기술인 NANO-FRESH를 이용한 물분자 클러스터 미세화 및 환원 기술을
응용하여 H₂O속에 O₂의 농도를 100ppm 이상 유지토록 하여 항상 5℃의 MINERAL OXYGEN (100ppm)이 풍부한 물을
생수로 음용할 수 있도록 특별히 설계 제조된 수처리 장치입니다.
<150 산소수 수처리 시스템의 메인 기술인 NANO-FRESH의 개념도>

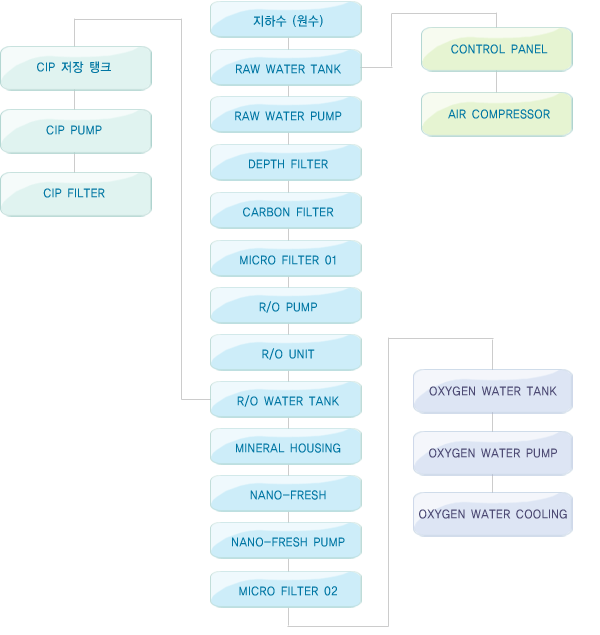

<150 산소수 수처리 시스템 플로우>
< 시스템 설계 사양도 >

■ 시스템 구성도 (농협 연수원 설치 사양 기준)
NO. 장비명 규격 재질 수량 비고
1 RAW WATER TANK 1500L x 1500W x 2000H SMC 1
2 RAW WATER PUMP NFC40 x 5HP HDPE 2 15㎥/HR x 20M
3 DEPTH FILTER 900Ø x 1600H SUS304 1 4t
4 CARBON FILTER 900Ø x 1830H SUS304 1 4t
5 MICRO FILTER 01 355Ø x 1000H SUS304 1
6 R/O PUMP NVMP8-80 x 7.5HP SUS304 2 15㎥/HR x 100M
7 R/O MEMBRANE 1016L x 29d x 201D   6 BW30 400
8 R/O VESSEL 2550L x 2230P FRP 3 R8040C30S2W
9 R/O WATER TANK 2000L x 1500W x 2000H SMC 1
10 UV STERILIZER 910L x 240W x 160H SS304 1 91.2L/min
11 MINERAL HOUSING 900Ø x 1600H SUS304 1 4t
12 MINERAL HOUSING NVMP2-110 x 3HP SUS304 2 6㎥/HR x 70M
13 역세용 PUMP NVMP8-30 x 3HP SUS304 2 15㎥/HR x 18M
14 MICRO FILTER 02 355Ø x 765H SUS304 1
15 OXYGEN WATER TANK 636Ø x 1500H SUS304 1 COOLING SYSTEM
16 냉각수 순환 PUMP 1HP SUS304 1 3㎥/HR x 0.1M
17 CIP FILTER 216Ø x 765H   1
18 CIP PUMP NVMP4-30 x 1.5HP SUS304 1 9㎥/HR x6M
19 CIP TANK 0.2 TON SUS304 1 AGITATOR 1/4HP
20 CONTROL PANEL 800L x 350W x 2000H PP 1
21 AIR COMPRESSOR 2HP   1

■ 시스템 설치 사진
