■ 마이크로 및 나노 버블 발생 동영상

■ Micro bubble & Nano bubble Generating System

■ Nano-Fresh Unit

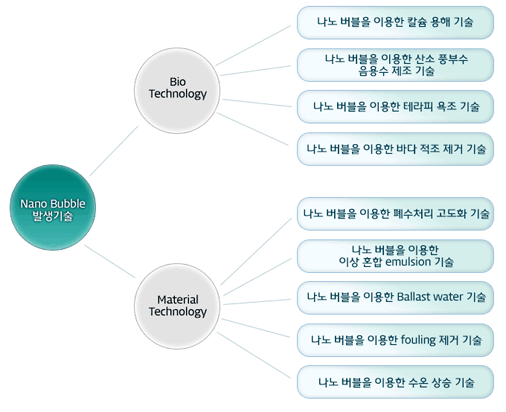

■ Technology Tree

■ 발생 Mechanism

① 공기와 함께 흡입된 순환수는 물과 함께 혼합되어 Nano Fresh 내 유입
② 좁아진 관을 통해 유속이 증대되고 원심력 및 구심력 작용
③ 2중 볼핀에 부딪히며 강력한 난류형성에 따라 순간적으로 0.1~10 ㎛ 크기의 초미세기포 발생

특징
- 장치의 소형화 : 장치 크기에 비해 다량의 기포 발생으로 용존 산소율 향상
- 산소전달 효율의 극대화 : 90% 이상의 SOTE (Standard Oxygen Transfer Efficiency)달성
- 산란, 반사 효과 : 자외선 조사량의 균등분포로 자외선 에너지의 이용 효율 증대 Mixing 효과
- Bubbling 효과 : 생물학적 Activity, 물리적 Chopping효과 ,액적 효과

■ 제품의 효능

HEALTH
1. 목욕탕 및 찜질방 : 물 100% 재사용, 연료비 절감
2. 수영장 : 염소, 응집제 사용량 대폭 절감 쾌적한 수영장 환경
3. 의료기기 활용 : 류마티스, 아토피 효과

FOOD
1. 소주 맥주의 원료수 : 주류의 미질 개선 및 부패방지
2. 소금생산공장 : 맛의 개선 및 순수도 향상
3. 수산물 가공공장 : 맛의 개선 및 신선도 향상

NATURE
1. 호수 및 골프장 펀드 녹조 제거 및 수질 관리 : 물의 환원 복원 및 수질 등급 향상
2. 배관의 스케일 제거 : 에너지 절약 효과
3. 염색 산업 : 염료 용해도 증진, 침투성의 균등성 유지

FARMING
1. 배양장 및 양식장 : 산소 밀도 극대화, 고밀도 양식 가능
2. 과실재배 : 수확 확대 및 성장 촉진
3. 가축사육 : 축사환경 개선 및 성장 촉진

■ Nano-Fresh의 초미세기포에 의한 수중의 산소전달효율

	지름(㎜)	면적(㎟)	부피(㎣)	단위크기당 접촉면적
Ceramic Fine Bubble	2 ∼ 3	50 ∼ 113	34 ∼ 113	1.5 ∼ 1
Medium Bubble	3 ∼ 4	113 ∼ 201	113 ∼ 268	1 ∼ 0.75
Coarse Bubble	10	1,256	4,187	0.3
NANO FRESH	0.1~10㎛	0.0314 ∼ 8.04	5.2×10 -4~2.14	60.4 ∼ 3.8

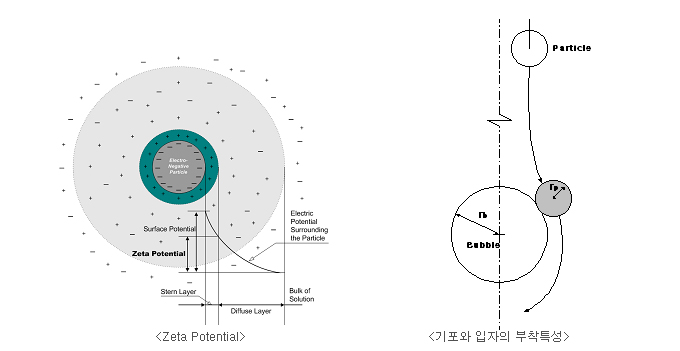

■ 기포크기와 수중의 산소전달효율

기체전달
수중에 필요한 양의 산소를 전달하기위해서는 기-액계면이 만들어져야 하는데 그러므로 물속에 인위적으로 기포를
주입시켜 기체와 물의 경계면을 더 많이 만들어줌으로서 기체를 액체에 전달할 수 있다.

기체전달계수
기체전달속도는 기-액계면의 접촉면적과 액체속의 기체포화부족량에 비례한다.
다음식으로 표현하면

эM/эt = -D.A.эC/эXf
эM/эt = 기체전달속도 Kg O2/h
D = 기체의 확산계수 ㎡/h
A = 기체-액체 경계면의 접촉면적 ㎡
эC/эXf = 막거리에 따른 산소농도 구배 Kg/㎥/m

그러므로 기체의 확산계수나 산소농도의 구배가 동일하다고 가정하면 일반적으로 기체전달속도는 기체-액체 경계면의
기포크기가 작아 기체접촉면적이 커야한다.

기-액전촉면적과 기포크기 및 접촉시간
기-액전촉면적은 기포의 크기에 따라 좌우된다.
즉, 기포의 크기가 작음에 따라 반비례하여 기포의 접촉면적은 커지게 된다.

-기포크기에 따른 접촉면적
1mm : 100㎛ = 1:10
1mm : 10㎛ = 1:100
1mm : 1㎛ = 1:1000
1mm : 0.1㎛ = 1:10000

-기포크기의 크기와 기포상승속도
y = 0.0001X² (실제는 2.2195)
기포상승속도 y = 상승속도 mm/sec
접촉시간 X = 미세기포의 직경(㎛)

■ 일반 산기관기포와 나노 후레쉬 기포와의 비교

일반산기관기포 : 2mm=2000㎛
나노후레쉬기포 : 0.1-10㎛
1. 접촉면적 : 20~2000배
2. 접촉시간 : 80~8000배 이상의 효과를 가져온다

다양한 폭기 장치의 산소전달력에 관한 일반적인 데이터	기포크기	전달효율 % (SOTE)	비교	전달속도 (kg/O2/kW.h)
다양한 폭기 장치의 산소전달력에 관한 일반적인 데이터	기포크기	전달효율 % (SOTE)	비교	표준	비교	실제
Typical Diffused-air Systems	2-3 mm	10-30	1-3	1.2-2.0	1-1.7	0.7-1.4
Ceramic Fine Bubble	3-4 mm	6-15	6-1.5	1.0-1.6	8-1.3	0.6-1.0
Medium Bubble	10 mm	4-8	4-.8	0.6-1.2	5-1	0.3-0.9
Coarse Bubble	0.5-0.8mm	61	6.1	6.5	5.4	5.2
Turbine-sparger system				1.2-1.4	1-1.2	0.7-1.0
Static Tube System	7-10		1.2-1.6	1-1.3	0.7-0.9
Jet		10-25		1.2-2.4	1.2	0.7-1.4
Pure Oxygen Systems
Mechanical surface aeration with Cryogenic generation						1.4-1.8
Mechanical surface aeration with Pressure-swing generation						1.0-1.3
Turbine Sparger with cryogenic						1.2-1.5
NANO FRESH	0.1-10㎛	95		3.17	2.6	2.54
Low-speed surface				1.2-2.4	1.2	0.7-1.3
Low-speed surface with draft tube				1.2-2.4	1.2	0.7-1.4
High-speed floating aerator				1.2-2.4	1.2	0.7-1.3
Rotor-brush aerator				1.2-2.4	1.2	0.7-1.3
