■ Standard Spec
Capacity Max. 250㎥/min
Total Head Max. 50m
Temperature Max. 135℃
Revolution 1750, 3500rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 40 ~ 150mm

■ Feature
- ポンプ自体内にフードがある自ら吸う真空型ポンプの構造としてフードが必要無し
- 一般遠心ポンプの分解方式と等しくて部品の分解及び維持補修が容易
- ベアリングハウジングが堅固でポンプの寿命が長い。
- 逆流防止バルブによる吐出官内の水がパイプ下に流れていてもポンプケーシング内の水だけでも再吸入可能
- Semi-open typeのインペラを使ってスラッジの移送が容易い設計方式を適用
- 他のポンプに比べて吐出量は多くて動力が少なく所要

■ Application
- 農·工業用 - 廃水処理用 - 化学工業用·船舶用
- 建設·土木工事用 - 超音波洗浄起用 - その外すべての産業現場に多様に適用

■ Selection chart

■ Section

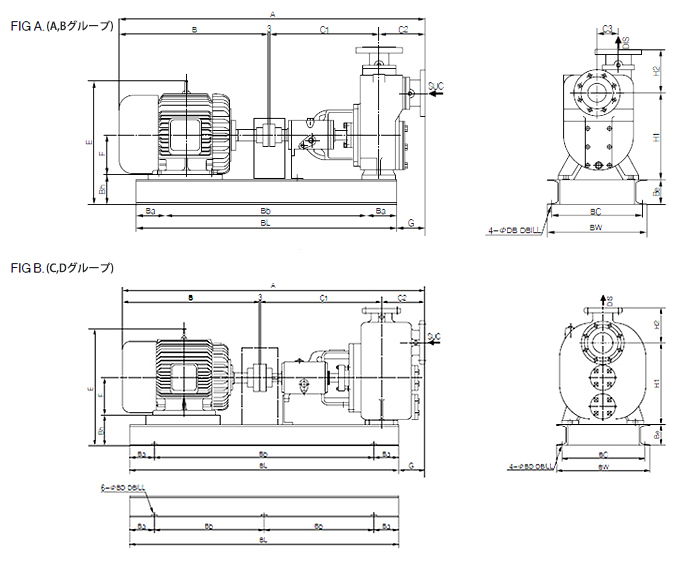

■ Dimension
PUMP
MODEL		 FIG MOTOR
(KW)		 PUMP & MOTOR DIMENSIONS
(mm)		 COMMON BED寸法
(mm)		 WEIGHT
(KG)
A B C1 C2 C3 E F G H1 H2 Ba Bb BL BW BC Be Bh BD PUMP BED MOTOR
NSPP40A A 0.75 867 287 420 157 80 296 80 85 255 150 120 560 800 320 285 75 127 18 45 21 15
A 1.5 927 347 307 90 117 45 21 24
A 2.2 965 385 355 100 107 46 21 30
NSPP40B A 0.75 865 287 420 155 100 324 80 85 305 145 120 560 800 320 285 75 155 18 55 21 15
A 1.5 925 347 347 90 145 55 21 24
A 2.2 963 385 385 100 135 56 21 30
NSPP50A A 0.75 875 287 420 165 75 296 80 95 260 155 120 560 800 320 285 75 127 18 46 21 15
A 1.5 935 347 307 90 117 46 21 24
A 2.2 973 385 355 100 107 47 21 30
NSPP50B A 1.5 930 347 420 160 95 353 90 95 320 155 120 560 800 320 285 75 145 18 58 21 24
A 2.2 968 385 389 100 135 59 21 30
A 3.7 968 385 402 112 123 59 21 39
NSPP65A A 1.5 948 347 425 170 70 335 90 105 300 165 120 560 800 320 285 75 145 18 52 21 24
A 2.2 991 385 383 100 135 53 21 30
A 3.7 991 385 402 112 123 53 21 39
NSPP65B A 2.2 1003 385 430 177 85 325 100 110 320 160 120 660 900 360 325 75 135 18 62 26 30
A 3.7 1005 385 402 112 123 62 26 39
A 5.5 1072 452 422 132 103 63 26 56
NSPP80B A 3.7 1013 385 435 190 90 422 112 120 350 180 120 610 850 360 325 75 143 18 68 23 39
A 5.5 1080 452 442 132 660 900 360 325 123 69 26 56
A 7.5 1118 490 442 132 123 69 26 70
NSPP100B A 5.5 1028 452 445 195 85 422 132 125 355 195 120 660 900 360 325 75 123 18 76 26 39
A 7.5 1095 490 442 132 76 26 56
A 11 1239 596 504 160 800 1050 400 360 100 120 76 40 70
NSPP100C B 11 1399 596 590 210 - 549 160 125 395 165 125 525 1300 450 410 100 165 23 160 50 109
B 15 1443 640 549 160 165 161 50 136
B 18.5 1472 669 563 180 145 161 50 161
NSPP125C B 15 1453 645 580 225 - 549 160 140 435 150 125 525 1300 450 410 100 165 23 172 50 136
B 18.5 1468 659 549 180 145 173 50 161
B 30 1528 720 563 180 145 173 50 182
NSPP65D B 15 1299 596 540 160 - 564 160 90 400 150 125 960 1200 450 410 100 180 18 150 50 161
B 18.5 1344 640 564 180 525 1300 450 410 180 151 50 182
B 30 1376 675 598 180 170 151 50 182
NSPP150C B 30 1612 729 625 255 - 588 180 170 465 190 125 575 1400 470 410 125 195 23 201 52 182
B 37 1707 824 615 200 175 202 52 295
B 55 1722 839 815 225 150 202 52 365
NSPP150D B 45 1707 824 625 255 - 670 200 145 490 200 125 575 1400 570 510 125 205 23 250 52 295
B 55 1722 839 845 225 180 250 55 365
B 75 1797 914 870 250 155 250 55 510
