■ Standard Spec

Capacity	0.05 ~ 7.5m/min
Total Head	Max. 65m
Temperature	Max. 120℃
Revolution	1750,3500rpm 1450,2900rpm
Rotation	CW (Clckwise viewed from coupling end)
Bearing Lubrication	Oil Bath Type
Connection	32 ~ 200mm

■ FRP ポンプとは?

- 流体の接触面がFRPになっているので、金属材質として使いにくい強酸、強アルカリに適合
- 一般的な金属材質ポンプで移送が不可能な塩酸、硫酸、窒酸などを移送できる。軽くて耐酸性、耐食性に優れ、
各種の有毒化学薬品を移送するのに必須的に使用
- 化学薬品を製造する大単位の化学プラントなどに必須的に使われる

大容量FRPケミカルポンプの量産 (NFPS125 – 吐出口径基準 125mm)

大容量 FRP CHEMICAL PUMP CLOSE TYPE IMPELLER

大容量 FRP CHEMICAL PUMP SEMI-OPEN TYPE IMPELLER

■ Feature

- レジンインジェクション成形装置(特許　第0260774号)の超高圧(3000kg/cm)による精密圧縮成形製品で、
  欠陥率0%に挑戦する世界市場挑戦の製品である。
- 生産原価の節減 : 自動化システムで人材力と材料、および所要動力の節約
- 耐久性および強度の向上 : 金型による圧出成形
                                 耐酸性、耐食性、耐磨耗性の向上
- 標準化 : 成形後2次、3次加工なしに組立て
              標準効率の向上
- 品質向上 : FRP成形時に発生するエアポケットの最小化
                 FRP硬化時に発生する収縮およびねじれの最小化ȭ

■ Application

化学プラント、鍍金液ろ過循環、PCB腐食洗浄、被膜処理、表面処理、酸洗処理、半導体、薬品処理、塩酸、
硫酸、物産、窒酸工場等

■ Selection chart

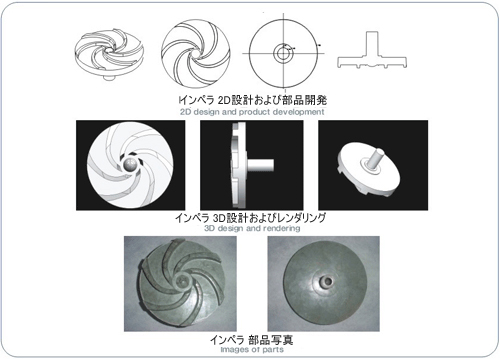

- インペラ IMPELLER

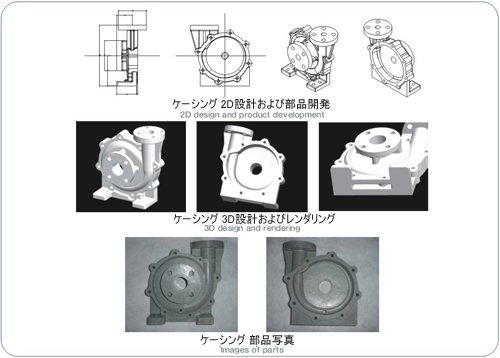

- ケーシング　CASING

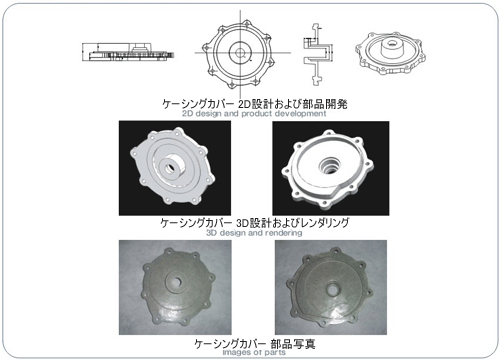

- ケーシングカバー　CASING COVER

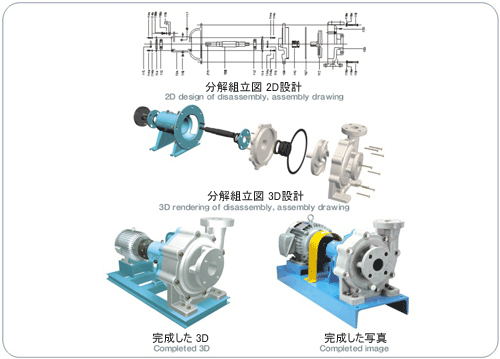

- 分解組立図および完成図　DISASSEMBLY, ASSEMBLY CREAWING AND COMPLETED FORM

■ Dimension

MODEL	Fig	BORE		MOTER		PUMP & MOTER								BASE PLATE						WEIGHT(Kg)
		Suc.	Dis.	Kw	rpm	A	R	M	L	F	H1	H2	H	Ba	Bb	Bc	Bd	Be	Bh	PUMP	BASE	MOTER
NT2- NFPS25	A	32	25	0.4	1750	73	355	240	671	95	140	142	342	800	750	25	250	200	60	23	23	9
				0.75				277	708												25	15
				1.5				337	768												27	24
				3.7	3450			378	809					840	790						28	39
NT2- NFPS40	A	50	40	1.5	1750	80	375	337	795	117	167	176	403	860	810	25	300	240	60	30	30	24
				2.2				376	834					900	850						31	30
				3.7				378	836												32	39
				11	3450			588	1046					950	900	25	350	290			30	109
NT2- NFPS50	A	65	50	5.5	1750	90	432	442	967	149	210	220	490	950	670	25	390	330	60	55	52	56
				7.5				481	1006												53	70
NT2- NFSP65	B	80	65	7.5	1750	100	480	481	1064	170	232	210	517	1000	800	100	450	410	75	70	43	70
				11				588	1171					1100	900						46	109
				15				632	1215												48	136
NT2- NFSP80	B	100	80	15	1750	100	595	632	1330	195	257	233	590	1250	1050	100	550	500	100	83	70	136
				22				647	1345												63	161
				30				716	1414												65	182
NT2- NFPS100	C	125	100	45	1450	138	602	647	1390	207	308	275	683	1400	1100	150	610	560	100	153	70	293
NT2- NFPS125	C	150	125	45	1450	160	670	790	1624	232	410	345	855	11550	775	130	740	640	100	-	-	330
