HOME > 製品紹介 > ポンプ事業部 > Non Seal pump

■ Standard Spec
Capacity Max. 7.5㎥/min
Total Head Max. 65m
Temperature Max. 120℃
Revolution 1450, 1750, 2900, 3500rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 32 ~ 150mm

■ Feature
- NON-SEAL PUMPは 1年に 3~4回の SEALを入れ替って過負荷によるモーターの損傷, 漏れる液の掃除費用など
  多くの費用の投入が要らない。
- 構造上に漏れ問題を解決することで漏れ防止するために取り付けたSEAL, PACKING, BEARINGを除去
- 軸の棒装置による摩擦損失がなくてPUMPの効率が高くなって電力消耗が30%程度節減
- 簡単でコンパクトとした構造と高耐食性, 高耐熱性, 高耐磨耗性 FRP材質を使うことで故障と腐食がなくてどの
  ような薬液にも半永久的

■ Application
- ETCHING用 SPRAYING PUMP、SCRUBBER(洗浄塔)用循環ポンプ
- 反応造、混合造の循環移送
- 無電解メッキ、一般メッキの液
- 熱交換機などの循環、交換用ポンプ
- 薬液の低地帯で高地帯移送用ポンプ

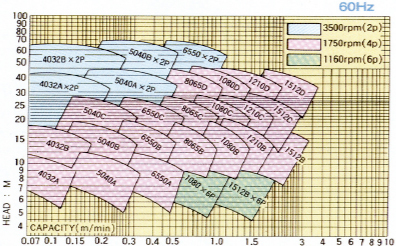

■ Selection chart

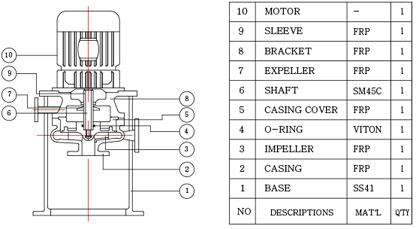

■ Section

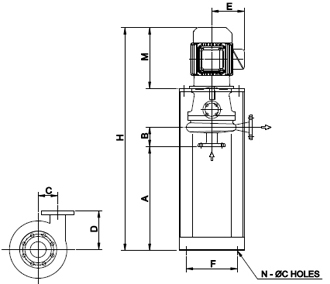

■ Dimension
MODEL Bore(mm) A B C D E F n-￠C P H M
Suct Dish
NVFP-4032A 40   200 65 60 170 142 300 4-15 450 233 683
NVFP-4029B 40   215 65 110 200 142 350 4-15 600 233 733
NVFP-5040A 50 40 260 100 120 200 158 420 4-15 600 313 913
NVFP-5040B 50 40 260 100 120 220 205 450 4-15 600 315 913
NVFP-5040C 65 40 340 100 140 220 205 470 4-15 600 340 940
NVFP-6550A 50 50 340 100 120 220 205 450 4-15 700 315 1015
NVFP-6550B 65 50 340 100 120 250 205 470 4-15 700 340 1040
NVFP-6550C 65 50 340 100 150 250 225 470 4-15 700 382 1082
NVFP-8065A 80 65 370 110 120 250 205 500 4-19 700 340 1140
NVFP-8065B 80 65 370 110 140 250 225 470 4-19 800 382 1182
NVFP-8065C 80 65 440 120 120 280 225 550 4-19 900 382 1282
NVFP-1080A 100 80 440 120 140 300 225 550 4-19 900 420 1320
NVFP-1080B 100 80 440 120 140 300 225 550 4-19 900 420 1320
NVFP-1080C 100 80 440 120 150 320 280 580 4-19 900 492 1392
NVFP-1215A 125 100 520 520 140 300 280 580 4-19 1000 492 1492
NVFP-1215B 125 100 520 520 160 320 280 600 4-19 1000 536 1536
NVFP-1215C 125 100 520 520 160 340 305 600 4-19 1000 575 1575
