HOME > 製品紹介 > ポンプ事業部 > Mixed Flow pump

■ Standard Spec
Capacity Max. 1000㎥/min
Total Head Max. 15m
Temperature Max. 40℃
Connection 350 ~ 2500mm

■ Feature
- 遠心ポンプより小型なので設置面が小さく、基礎工事費が節約される
- 吸入量定の変化に対して流量の変動が少なく、流量変動に対して動力の変化も少ないので雨水用のポンプ
  などの水位変動が大きい所に適合
- 軸流ポンプより空洞現象が少なく起きて、同じ量定である時も吸入量定が大きくできる
- 体節運転が可能で、電動機などの駆動部が上部に設置されるので浸水の恐れがない

■ Application
- 一般産業、各種工場 : 取水、送水、排水
- 火力発電所 : 冷却水の運用
- 製鉄所 : 循環、排水、スケールフィート用
- 下水道 : 流入、放流
- 上水道 : 取水、送水
- 農業 : 揚水、排水
- その他 : ドック排水、河川排水

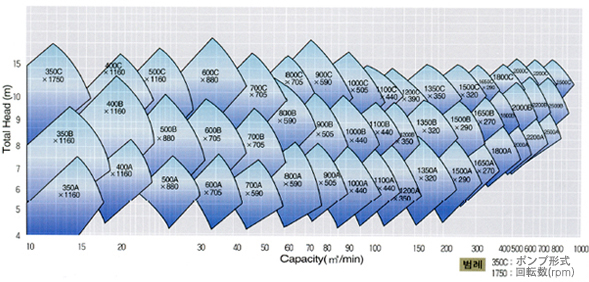

■ Selection chart

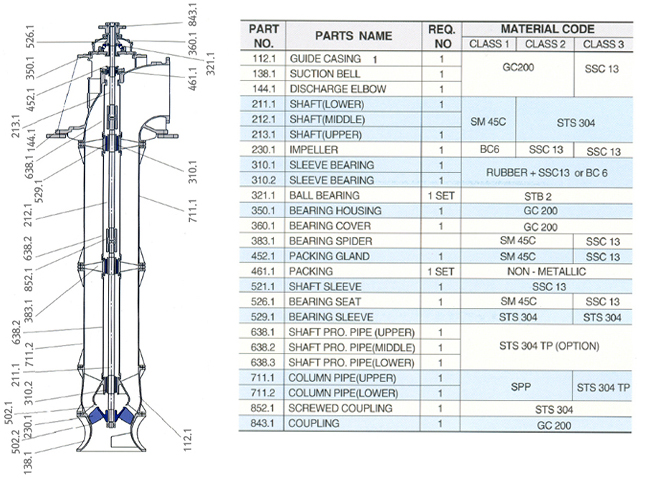

■ Section

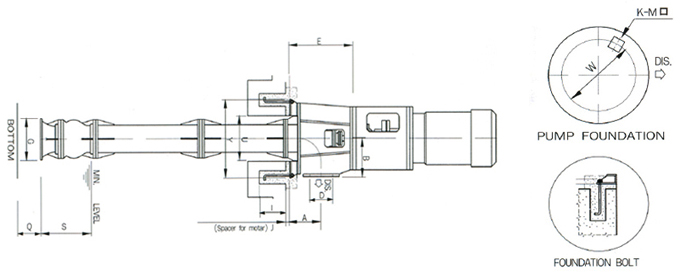

■ Dimension
  PUMP(mm) PUMP BASE AND FOUNDATION(mm) MOTOR FOUNDATION(mm)
D A B E G Q(min) S(min) Y U W K-M I J UG WG XG YG MG JG IG
350 450 550 800 550 400 800 1170 700 1100 4-190 500 30 1200 1500 800 1570 130 30 315
400 500 600 850 600 450 900 1230 750 1150 4-190 630 30 1300 1600 850 1670 130 30 315
450 530 650 900 680 500 1000 1380 850 1300 6-190 630 40 1400 1700 900 1770 130 40 315
500 570 700 950 750 550 1100 1480 950 1400 6-190 630 40 1500 1800 950 1870 130 40 315
600 620 700 1220 850 650 1250 1700 1100 1600 8-220 800 40 1700 2100 1000 2170 150 40 400
700 730 850 1250 1000 750 1500 1800 1200 1700 8-220 800 50 1900 2300 1200 2370 150 50 400
800 815 950 1425 1100 850 1650 1900 1300 1800 8-220 800 50 2000 2500 1400 2600 190 50 630
900 880 1050 1450 1250 950 1850 2100 1500 2000 8-260 1000 50 2200 2700 1600 2800 190 50 630
1000 930 1150 1550 1450 1100 2150 2350 1700 2250 8-260 1000 50 2400 2900 1800 3000 190 50 630
1200 900 1150 1600 1650 1300 2650 2400 1800 2350 12-220 1000 50 2500 1800 600 3000 200 50 630
1350 1130 1100 1895 1750 1450 3050 2500 2100 2350 16-220 1000 50 2600 2000 600 3100 200 50 900
1500 1550 1350 2400 1800 1600 3650 2700 2100 2500 16-260 1000 50 2700 2100 700 3300 220 50 900
1650 2350 1500 2600 2300 1650 4125 3500 2900 3400 16-260 1000 50 2900 2300 800 3500 260 50 900
1800 2700 1700 2800 2500 1800 4500 3700 3100 3600 16-260 1000 50 3100 2500 900 3700 260 50 900
2000 3000 1800 3000 2800 2000 5000 3950 3300 3850 16-260 1000 50 3300 2700 1000 3400 260 50 1200
2200 3300 1900 3200 3100 2200 5500 4100 3500 4000 16-260 1000 50 3500 2900 1100 4100 260 50 1200
2500 3700 2100 3400 3500 2500 6250 4200 3700 4200 16-260 1000 50 3700 3100 1200 4300 260 50 1200
