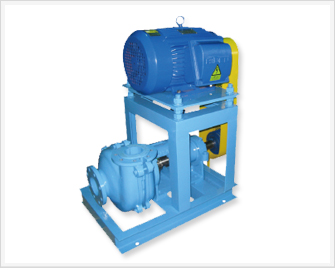

HOME > 製品紹介 > ポンプ事業部 > Sand pump

■ Standard Spec
Capacity Max.14㎥/min
Total Head Max. 50m
Temperature Max. 100℃
Revolution 1750, 3540rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 25 ~ 250mm

■ Feature

- 二重ケーシングになっている。
- 二つの部分に分離されていて、4~5本の固定ボルトでしっかり固定される。
- 軸とネジで連結されているため、分解の時に軸から簡単に分解ができ、保守や部品交換作業が 容易である。
- エキスペラがインペラと一緒に同じ速度、同じ方向に回転することで、内·外部の圧力を均一にして軸部位
  の水漏れを防いでくれる。
- Bearing)を採用して、ベアリングハウジングが軸方向へ前後移動が可能となり、ケーシングとインペラ間の
  ギャップの調整が可能

■ Application

- 石油化学 - 製紙工業 - 鉄鋼工業 - 発電所 - 金属工業

■ Selection chart

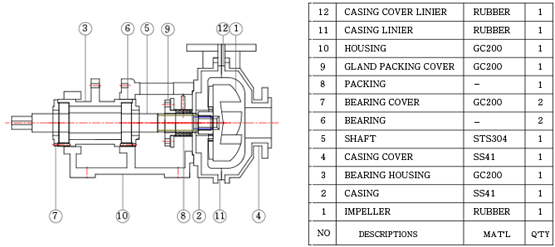

■ Section

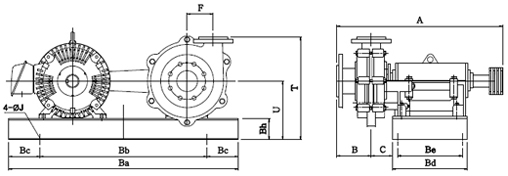

■ Dimension
MODEL SUC. DIS. A B C F U T Bh Ba Bb Bc Bd Bd Bd J PUMP WEIGHT(Kg)
RUBBER VOLUTE
NWRP-1 x 3/4 25 20 454 89 50 86 246 373 100 900 600 150 400 360 360 19 35 45
NWRP-3 x 2 80 50 815 140 60 110 310 480 100 1000 700 150 450 410 410 19 105 120
NWRP-4 x 3 100 80 940 165 80 146 390 603 125 1100 800 150 580 530 530 19 185 215
NWRP-6 x 4 150 100 1135 196 100 190 465 740 150 1250 950 150 700 640 640 19 310 375
NWRP-8 x 6 200 150 1636 234 110 248 607 928 175 1800 1400 200 980 920 920 23 670 820
NWRP-10 x 8 250 200 1717 305 130 292 658 1062 175 2000 1600 200 1120 1120 1060 23 1200 1450
