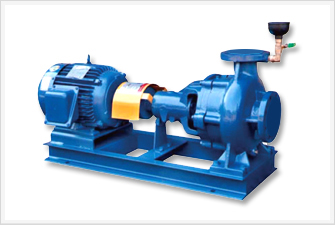

■ Standard Spec
Capacity Max. 5㎥/min
Total Head Max. 50m
Temperature Max. 135℃
Revolution 1750, 3500rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 40 ~ 125mm

■ Feature
- インペラ内の理想的な水の流れを誘導したインペラ装着
- 吐出口径が中央上部に位して配管荷重に対する安全性と稼動の時 BALANCE維持
- BACK PULL OUT 構造で分解時に設備配管の解体なしに分解組み立てが容易い構造の設計
- 部品の標準化で最大の互換性維持
- 吸入口径の70%になる物質も移送可能

■ Application

- ビルの浄化槽 - 汚水/ 汚物/ 排水用 - 食品廃棄物処理場
- 下水処理用 - 化学プラント工場 - 廃水処理場

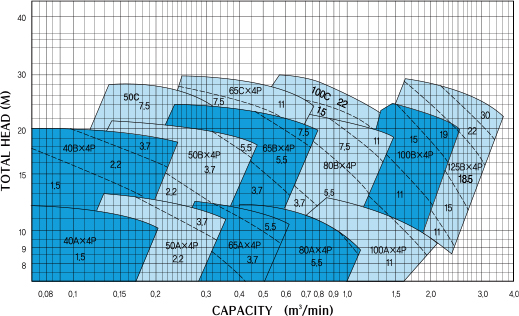

■ Selection chart

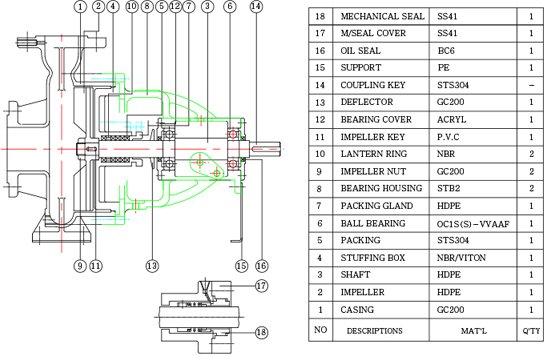

■ Section

■ Dimension
PUMP
MODEL		 FIG MOTOR
(KW) 		PUMP & MOTOR DIMENSIONS
(mm)		 COMMON BED寸法
(mm)		 WEIGHT(KG)
A B C1 C2 E F G h1 h2 Ba Bb BL BW BC Be Bh BD PUMP BED MOTOR
NVXP40A
(40×32)		 A 0.75 800 267 430 80 296 80 13 132 160 120 560 800 320 285 75 127 18 36 21 15
A 1.5 860 347 307 90 117 36 21 24
A 2.2 898 385 355 100 610 850 360 325 107 37 23 30
40B
(50×40)		 A 1.5 880 347 430 100 335 90 35 160 185 120 610 850 360 325 75 145 18 42 23 24
A 2.2 921 385 383 100 135 43 23 30
A 3.7 918 385 402 112 123 43 23 39
NVXP50A
(50×40)		 A 1.5 880 347 430 100 307 90 35 132 160 120 560 800 320 285 75 117 18 36 21 24
A 2.2 918 385 355 100 610 850 360 325 107 37 23 30
A 3.7 918 385 374 112 95 37 23 39
50B A 2.2 918 385 430 100 383 100 35 160 185 120 610 850 360 325 75 135 18 54 23 30
A 3.7 918 385 402 112 123 54 23 39
A 5.5 985 452 422 132 103 56 23 36
50C A 5.5 974 441 430 100 442 132 30 180 230 120 660 900 360 325 75 123 18 59 26 56
A 7.5 1012 479 442 132 123 59 26 70
A 11 1119 586 479 160 95 59 26 109
NVXP65A
(65×50)		 A 2.2 928 385 440 100 383 100 32 160 180 120 610 850 360 325 75 135 18 48 23 30
A 3.7 928 385 402 112 123 48 23 39
A 5.5 995 452 422 132 103 49 23 56
65B A 3.7 928 385 440 100 402 112 30 160 200 120 610 850 360 325 75 123 18 64 23 39
A 5.5 995 452 422 132 660 900 360 325 103 65 26 56
A 7.5 1035 490 422 132 103 65 26 70
65C A 7.5 1033 490 440 100 442 123 25 180 240 120 660 900 360 325 75 123 18 63 26 70
A 11 1139 596 479 95 760 1000 450 410 95 63 37 109
A 15 1183 640 479 95 95 63 37 136
NVXP80A
(80×65)		 A 3.7 948 385 460 100 402 112 30 160 200 120 660 900 360 325 75 123 18 53 26 39
A 5.5 1015 452 422 132 103 54 26 56
A 7.5 1053 490 422 132 103 54 26 70
80B A 5.5 1020 452 450 110 442 132 45 180 225 120 660 900 360 325 75 123 18 777 26 56
A 7.5 1058 490 442 132 123 777 26 70
A 11 1164 596 479 160 760 1000 360 325 95 777 36 109
NVXP100A
(100×80)		 A 7.5 1096 490 475 125 467 132 55 180 225 120 960 1200 450 410 100 148 18 76 45 70
A 11 1202 596 504 160 120 76 45 109
A 15 1246 640 504 160 120 76 45 136
100B A 7.5 1113 490 550 130 512 132 35 225 285 120 810 1050 450 410 100 193 18 85 39 70
A 11 1279 596 549 160 960 1200 450 410 165 85 45 109
A 15 1323 640 549 160 85 45 136
