■ Standard Spec
Capacity 0.15 ~ 9㎥/min
Total Head Max. 70m
Temperature Max. 200℃
Revolution 1150, 1750rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type

■ Feature
- 低粘度の揮発性液体から粘度が高い液体まですべての液体の移送が出来る
- 容積式ポンプなので定量性が高くて、高粘度の液体移送であればあるほど理論容量に近い
- 歯車原理によって吐出側で液体がひどく撹拌する現象が無し
- 構造が簡単で分解組み立てが容易くて使用後、洗浄を要する用途に適合

■ Application
- 石油化学 : 原油、ガソリン、ディーゼル油、バンカー油
- 塗料顔料 : ペイント、接着剤、バニスィアセトン、シンナー、ベンゾール、トルエン
- 医薬品 : 歯磨き、軟膏、シロップ、葡萄糖

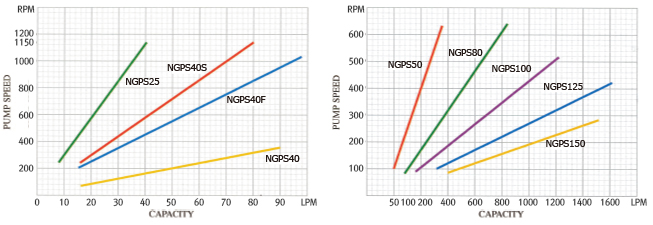

■ Selection chart

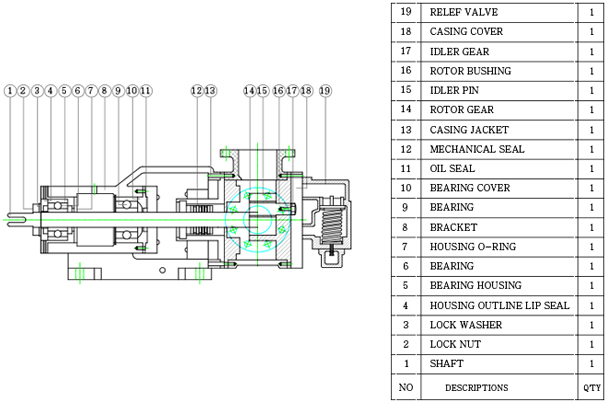

■ Section

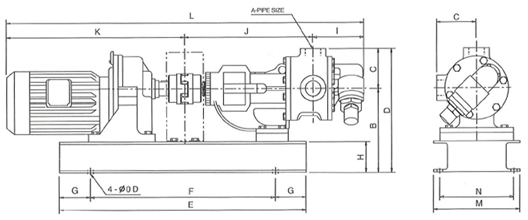

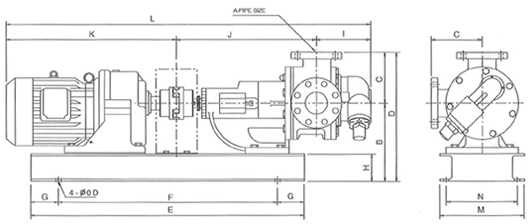

■ Dimension
MODEL SIZE A B C D E F G H I J K L M N O HP
NGPS25A 25 175 76 251 500 570 15 40 93 326 390 800 230 170 15 1
NGPS25B 25 175 76 251 500 570 15 40 93 317 390 800 230 170 15 1
NGPS40A-S 40 193 76 269 600 620 15 40 100 332 472 904 260 200 15 2
NGPS40B-S 40 193 76 269 600 620 15 40 100 325 472 897 260 200 15 2
NGPS40A 40 193 83 276 600 620 15 40 100 319 563 982 260 200 15 2
NGPS40B 40 193 83 276 600 620 15 40 100 319 563 982 260 200 15 2
NGPS50A 50 272 130 407 750 550 100 100 165 429 584 1178 280 230 19 5
NGPS50B 50 272 130 407 750 550 100 100 165 429 584 1178 280 230 19 5
MODEL SIZE A B C D E F G H I J K L M N O
NGPS80A 80 284 183 480 1000 800 100 100 200 215 677 1392 310 260 19
NGPS80B 80 284 183 480 1000 800 100 100 200 505 677 1382 310 260 19
NGPS100A 100 325 240 615 1100 800 150 100 272 623 733 1628 400 340 24
NGPS100B 100 325 240 615 1100 800 150 100 272 610 733 1615 400 340 24
NGPS125A 125 380 293 713 1200 800 200 100 325 845 840 1769 450 340 24
NGPS125B 125 380 293 713 1200 800 200 100 325 845 840 1756 450 340 24
NGPS150A 150 380 300 713 1200 800 200 100 340 860 840 1805 450 340 24
NGPS150B 150 380 300 713 1200 800 200 100 340 860 840 1787 450 340 24
