■ Standard Spec
Capacity 9㎥/min
Total Head Max. 50m
Temperature Max. 90℃
Revolution 1450,1750rpm
Rotation CW
(Clckwise viewed from coupling end)
Bearing
Lubrication 		Oil Bath Type
Connection 40 ~ 200mm

■ Feature
- ポンプケーシングの分離なしにシャフトシールとインペラ入れ替え可能
- 流速が緩慢, 低騒音運転
- モーター, インペラシャフトの点検及び維持/補修が容易
- 垂直/水平どの形態でも設置可能
- 防塵架台不用

■ Application
- 暖房及び冷房システムの循環 - 横型ボルルトポンプの代替用 - 加圧及び産業農業用水移送

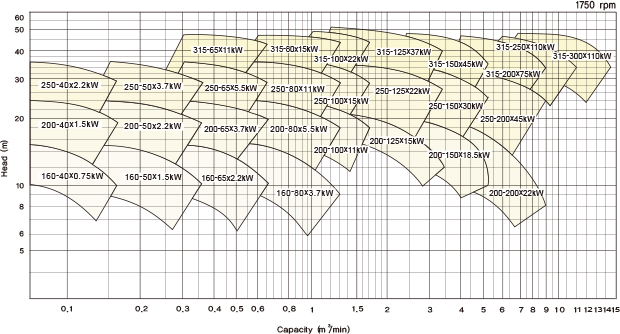

■ Selection chart

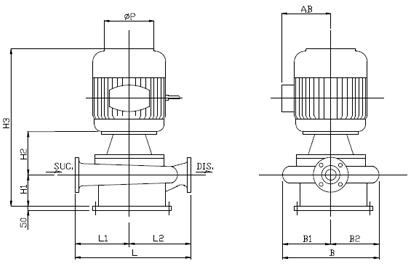

■ Dimension
Pump Type Pump Caliber Power H1 H2 H3 L1 L2 L B1 B2 B P AB LB
NT-LP 160-40 40 x 40 1 110 158 527 180 180 360 115 126 241 180 158 259
NT-LP 200-40 2 115 175 605 210 210 420 128 135 263 199 172 315
NT-LP 250-40 3 105 180 631 235 235 470 160 171 331 222 180 346
NT-LP 160-50 50 x 50 2 125 171 611 180 180 360 120 137 257 199 172 315
NT-LP 200-50 3 110 182 638 210 210 420 142 155 297 222 180 346
NT-LP 250-50 5 117 184 631 240 240 480 161 170 331 244 205 330
NT-LP 160-65 65 x 65 3 150 186 682 200 200 400 129 153 282 222 180 346
NT-LP 200-65 5 145 185 660 250 250 500 147 169 316 244 205 330
NT-LP 250-65 7.5 133 210 722 250 250 500 166 177 343 284 220 379
NT-LP 160-80 80 x 80 5 155 185 670 210 210 420 126 150 276 244 205 330
NT-LP 200-80 7.5 160 205 744 260 260 520 161 193 354 284 220 379
NT-LP 250-80 15 172 275 921 300 300 600 188 218 406 337 272 474
NT-LP 200-100 100 x 100 15 180 270 924 280 280 560 173 210 383 337 272 474
NT-LP 250-100 20 210 275 1003 325 325 650 194 230 424 337 272 518
NT-LP 200-125 125 x 125 20 223 257 998 300 300 600 158 194 352 374 272 518
NT-LP 250-125 30 235 275 1068 325 325 650 201 246 447 374 288 558
NT-LP 200-150 150 x 150 25 230 288 1076 360 360 720 212 279 491 374 288 558
NT-LP 250-150 40 275 275 1146 375 375 750 209 264 473 374 288 596
NT-LP 200-200 200 x 200 30 280 293 1131 390 390 780 238 329 567 374 288 558
NT-LP 250-200 60 260 361 1272 400 400 800 257 299 556 374 317 651
